MLX90394
Melexis Triaxis 3D µPower Magnetometer
Wählbarer magnetischer Bereich
±5mT oder ±50mT
Zwei wählbare I2C Slave-Adressen pro Chip
UTDFN-6 Gehäuse
(2x1.5x0.4mm)
Melexis Triaxis 3D µPower Magnetometer IC
Absolut messender dreidimensionaler Mikro-Power-Positionssensor mit Melexis Triaxis-Technologie und IMC-Scheibe (Integrated Magnetic Concentrator) auf Basis des Hall-Effekts für kostengünstige batteriebetriebene Anwendungen wie z.B. die berührungslose Positionsbestimmung eines Magneten in Joystick-, Linear-, Dreh-, On- oder Off-Axis-Anwendungen für Gaming- und Industrieperipheriegeräte. Der magnetische Bereich (±5mT oder ±50mT), der integrierte digitale Filter und die Grundkonfiguration (Low Current, Low Noise, High Range) kann im NVRAM per Mikrocontroller über die integrierte I2C-Schnittstelle konfiguriert werden. Darüber hinaus verfügt der Sensor über Wake-Up bzw. Aufwachmodi, die es ermöglichen das System in einen Tiefschlaf zu versetzen, bis der Sensor eine Magnetfeldänderung auf den ausgewählten Achsen entweder gegenüber einer Messung (Statisches Delta), einer vorherigen Messung (Dynamisches Delta) oder einem vordefinierten absoluten Schwellenwert (Absolut) erkennt. Auf diese Weise können sowohl bewegte als auch langsam driftende Magnetfelder registriert werden, während der Sensor automatisch zwischen Aktiv- und Schlafmodus umschaltet. Das kleine UTDFN-6-Gehäuse und der niedrige Stromverbrauch (0.7μA Power-Down) ermöglichen eine breite Palette von Anwendungen. Zur Ansteuerung genügt ein einfacher axialer oder diametraler Magnet.
Merkmale
- I2C Schnittstelle (0.1MHz, 0.4MHz & 1.0MHz)
- Zwei auswählbare I2C Slave-Adressen pro Sensor bei zwei Sensorvarianten, insgesamt 4 Slave-Adressen möglich
- Data-Ready Ausgang für µC-Synchronisation
- Betriebsspannung 1,7 ... 3,6V
- Micropower ab 0.7μA (Power-Down)
- Ausgabe von X-, Y-, Z-Achse und
Temperatur
in 16 Bit
- Integrierte Temperaturkompensation
- Magnetischer Bereich Bx/y wählbar ±5mT (0.15μT/LSB) oder ±50mT (1.5μT/LSB); Bz bis zu ±200mT
- Aktualisierungsrate bis zu 1400Hz (XYZ) bzw. 1000Hz (XYZT)
- Drei wählbare Konfigurationen: Low Current, Low Noise & High Range
- Konfigurierbar in der Applikation per µC
- Betriebstemperatur -40°C
... +105°C
- 6-poliges UTDFN-6-Gehäuse (2,0 x 1,5 x 0,4 mm)
(Details siehe Datenblatt)
Geeignete Magnete finden Sie im Shop unter Magnete
Weitere Produktvarianten und Staffelpreise auf Anfrage!
Datenblatt zum Melexis Triaxis 3D µPower Magnetometer Sensor MLX90394
Produkt-Flyer zum Melexis Triaxis 3D µPower Magnetometer Sensor MLX90394
Melexis Triaxis Selection Guide for industrial & consumer
Application-Note: How to use a magnetometer in a position sensor application

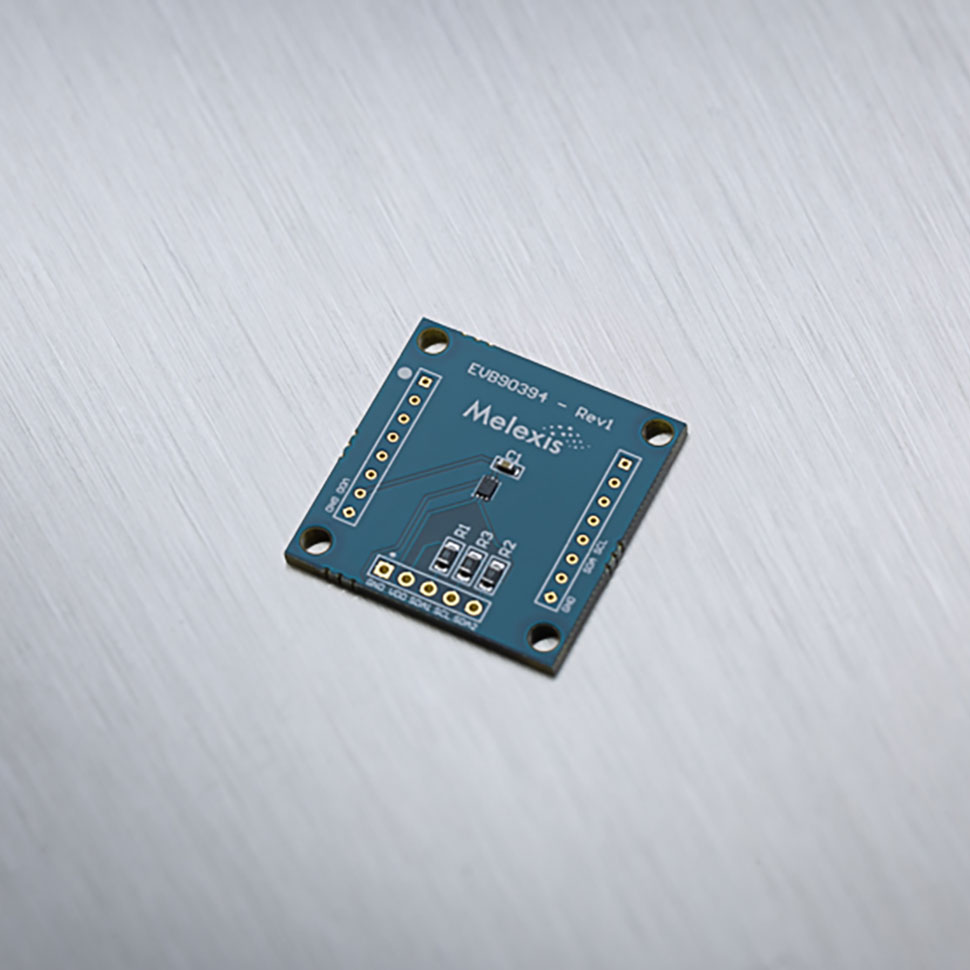

Labview-Oberfläche wie in der Application-Note MLX90394 EVB beschrieben
