MLX90614
Melexis Infrarot Temperatursensor (Thermopile) | Objekttemperatur -70°C...+380°C | Erfassungsbereich 5°...90° (FOV) | Betriebsspannung 3V oder 5V
Melexis Infrarot Temperatursensor (Thermopile)

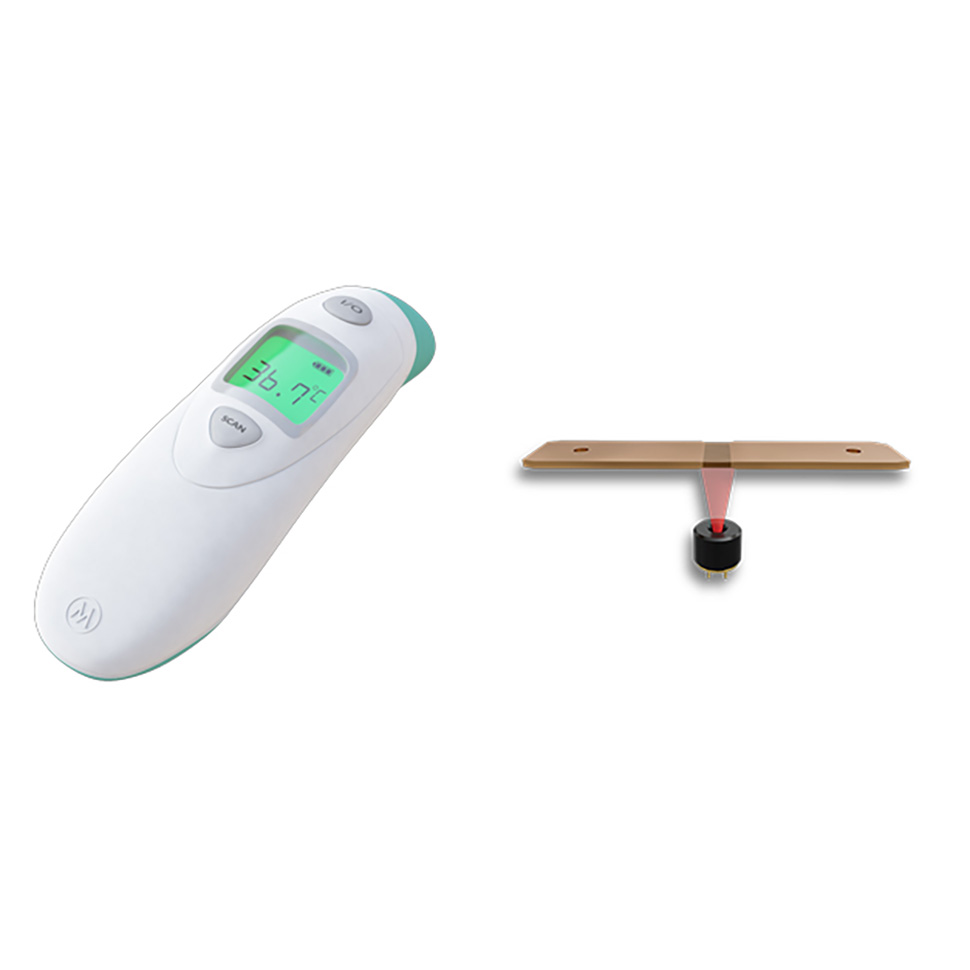

Intelligentes Infrarot Thermometer zur präzisen und berührungslosen Temperaturerfassung im Automobil, in der Industrie oder in der Medizintechnik.
Der MLX90614 ist ein Infrarot-Thermometer zur berührungslosen Temperaturmessung. In einem einzigen TO-39-Gehäuse sind sowohl der IR-empfindliche Thermopile-Detektorchip als auch die Signalverarbeitungselektronik (ASIC) integriert. Zusätzlich verfügt der MLX90614 über einen rauscharme Verstärker, einen 17-Bit-Analog-Digital-Wandler sowie eine leistungsstarke DSP-Einheit, was eine hohe Genauigkeit und Auflösung bei der Temperaturmessung ermöglicht.
Das Thermometer ist werkseitig kalibriert und bietet über eine digitale SMBus-Schnittstelle vollständigen Zugriff auf die gemessene Temperatur im gesamten Messbereich – mit einer Auflösung von 0,02 °C.
Alternativ kann der digitale Ausgang auch als Pulsweitenmodulation (PWM) konfiguriert werden. Standardmäßig sendet das Gerät über eine 10-Bit-PWM kontinuierlich die gemessene Temperatur im Bereich von -20 °C bis 120 °C, mit einer Auflösung von 0,14 °C.
Einsatzbereiche
- Gebäudetechnik
- Klimaüberwachung

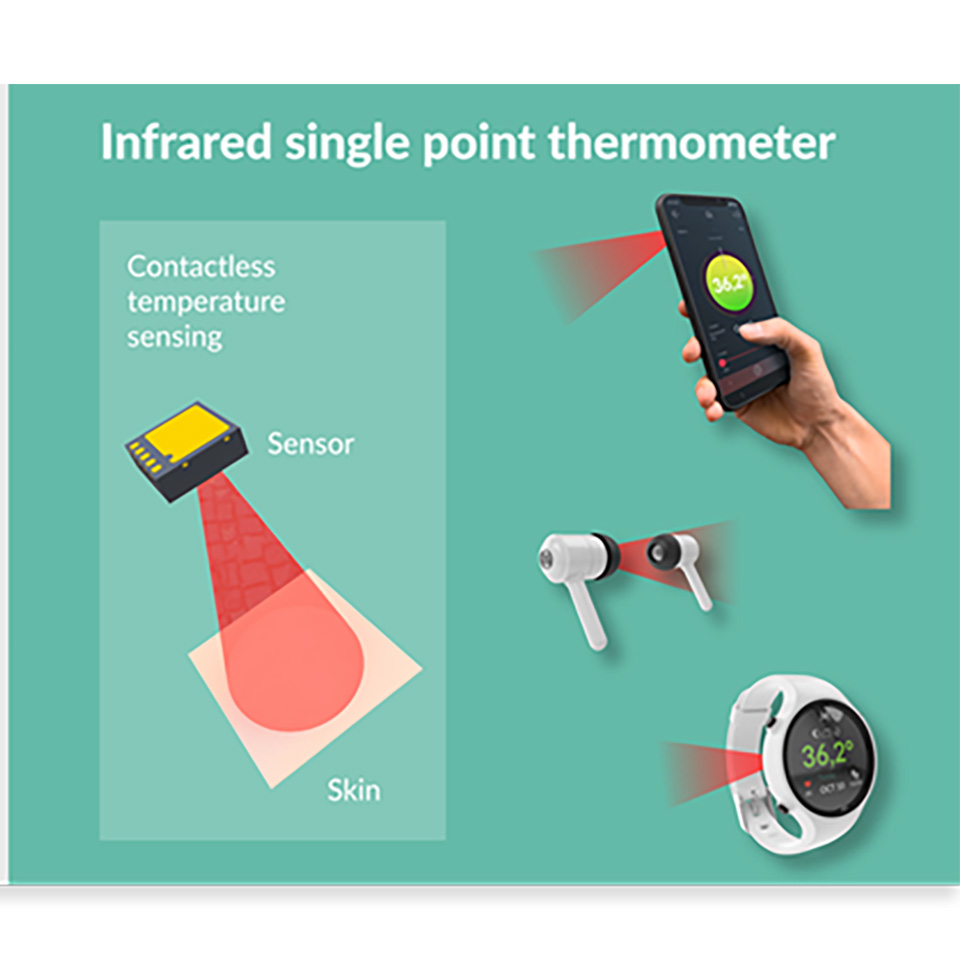

- Körpertemperatur
- Brandmeldeanlagen
- Reifentemperatur
- Defrost-Funktion
- Sitzbelegungserkennung

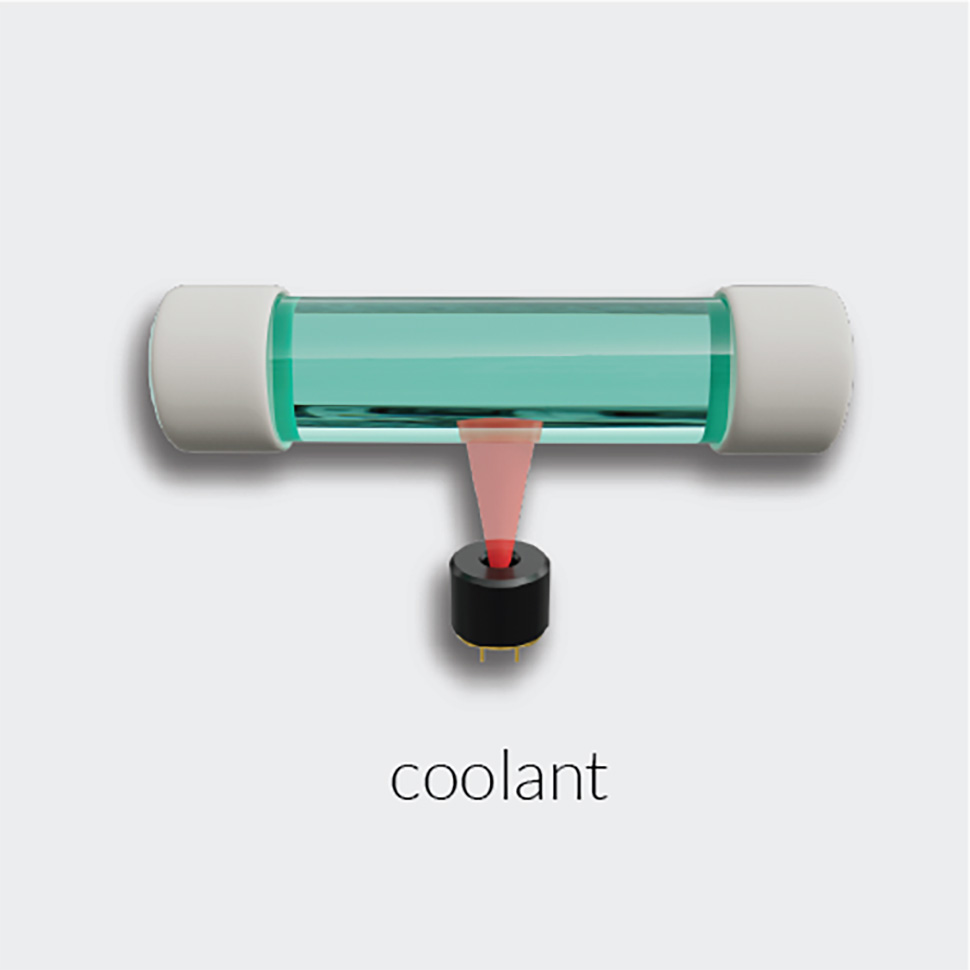

- Flüssigkeitstemperatur
- Bewegungserkennung
Features
- Objekttemperatur -70°C...+380°C
- Umgebungstemperatur -40°C...+85°C oder -40°C...+125°C
- Betriebsspannung 3V oder 5V
- Erfassungsbereich Field of View (FOV) 5°, 10°, 12°, 13°, 35° or 90° (standard)
- einfaches oder duales Sichtfeld (Single-/Dual-Zone)
- Ausgang SMBus oder PWM
- bis zu 100 Sensoren am SMBus adressierbar
- Gehäuse TO-39
(Details siehe Datenblatt)

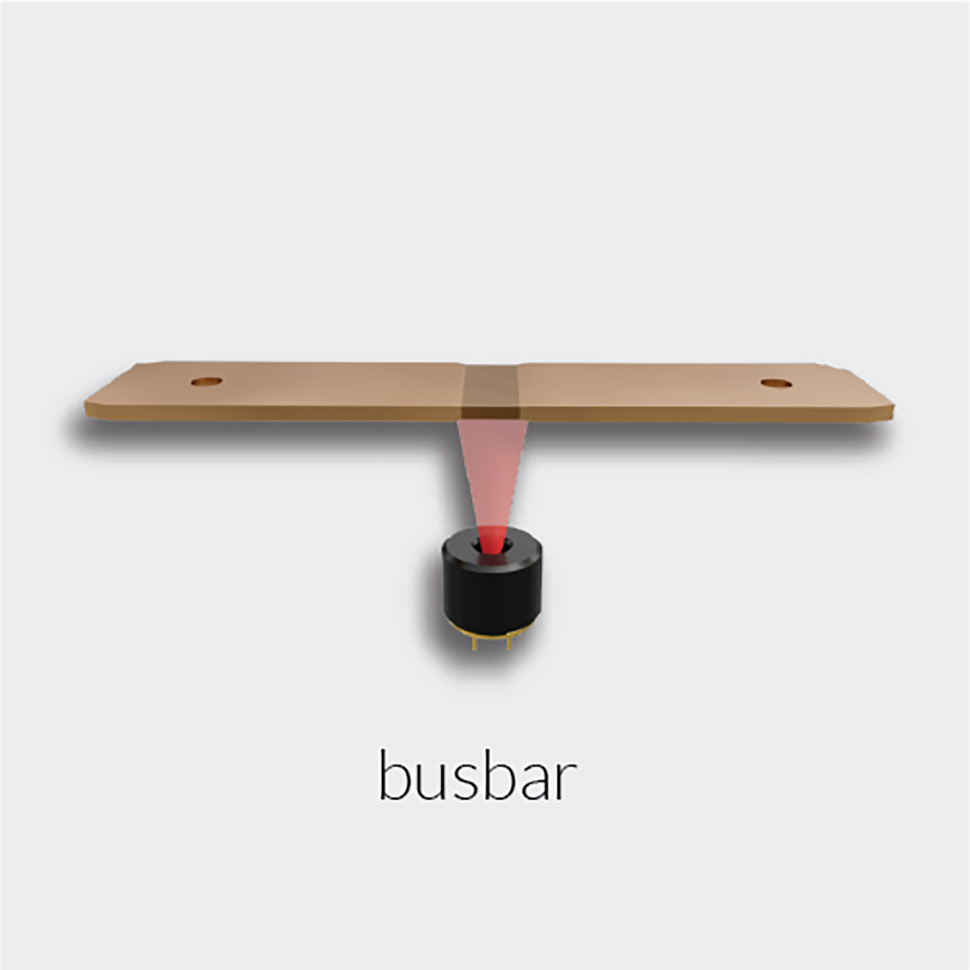

Video zur berührungslosen thermischen Überwachung einer Stromschiene
Video zur Ermittlung des idealen Erfassungsbereichs "Field of View" (FoV)
Melexis Datenblatt zum Sensor MLX90614
Übersicht Melexis IR-Thermometer

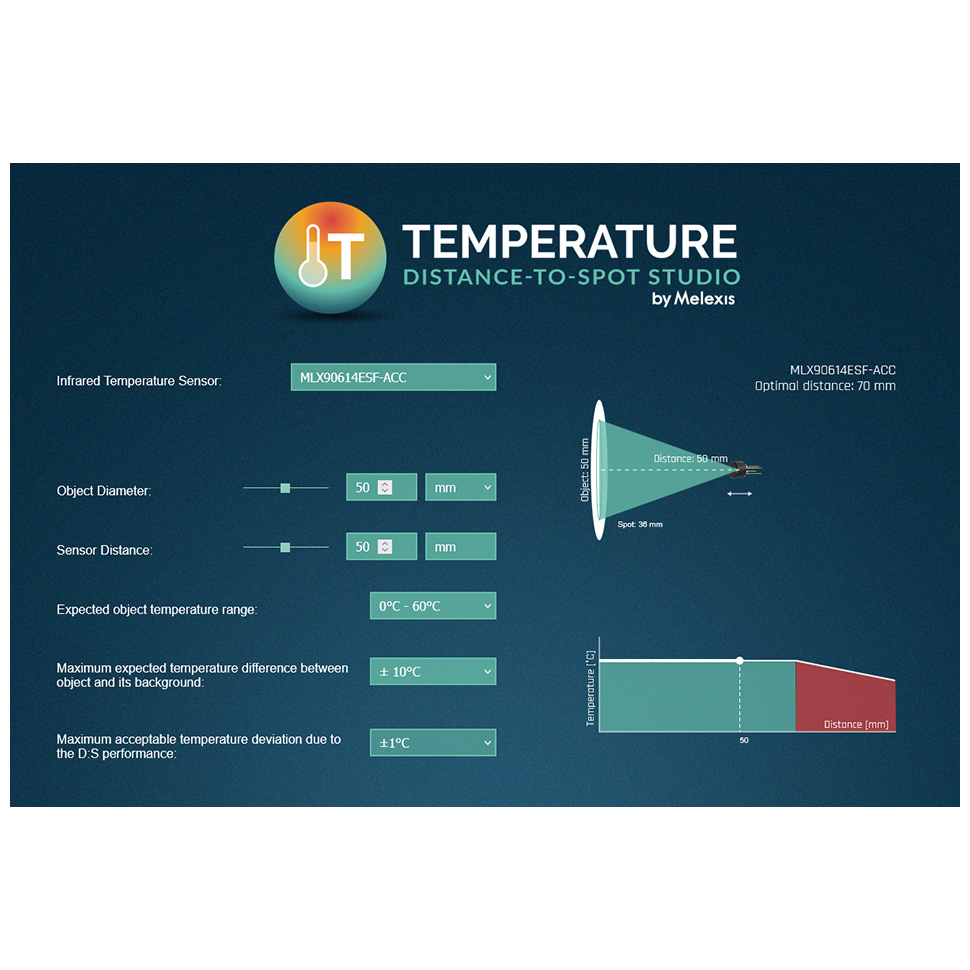

Melexis Distance-to-Spot Studio
Melexis Temperature Sensor ICs Selection Tool
Bitte kontaktieren Sie uns für weitere Unterstützung.
Melexis Distance-to-Spot Studio
Melexis Temperature Sensor ICs Selection Tool
Bitte kontaktieren Sie uns für weitere Unterstützung.
Video zur berührungslosen thermischen Überwachung einer Stromschiene
Video zur Ermittlung des idealen Erfassungsbereichs "Field of View" (FoV)
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam.
Alternative Produkte & Zubehör
