MLX90520KGO-AAA-000
Der MLX90520 ist ein induktiver Encoder mit zwei Eingängen für die absolute Dreh- oder Linearbewegungserfassung. Er eignet sich für Roboter- und Industrieanwendungen, bei denen die gleichzeitige Messung von zwei Positionen erforderlich ist. Ausgelegt als Master/Nonius können beide Eingänge über das Vernier-Prinzip eine absolute Position bei hoher Genauigkeit erfassen.
Wichtigste Merkmale
-
Synchronisierte Auswertung beider Eingangskanäle
-
22-Bit Auflösung mit integrierter Vernier Winkelberechnung
-
Höhe des MLX90520-Systems weniger als 3 mm (einschließlich IC, Leiterplatte und Target)
-
Hohe Genauigkeit
-
Immun gegenüber magnetischen Streufeldern (ISO 11452-8)
Produktbeschreibung
Der MLX90514 ist ein induktiver Positionssensor mit zwei Eingängen, der zur absoluten Dreh- oder Linearbewegungserfassung eingesetzt wird. Er eignet sich für Robotik- oder Industrieanwendungen, bei denen die gleichzeitige Erfassung von zwei Positionen erforderlich ist. Die aus den beiden Kanälen abgeleiteten Positionsinformationen können direkt an den Ausgang übertragen oder zur Berechnung abgeleiteter Größen, insbesondere von Differential- und Noniuswinkeln nach dem Vernier Prinzip, verwendet werden.

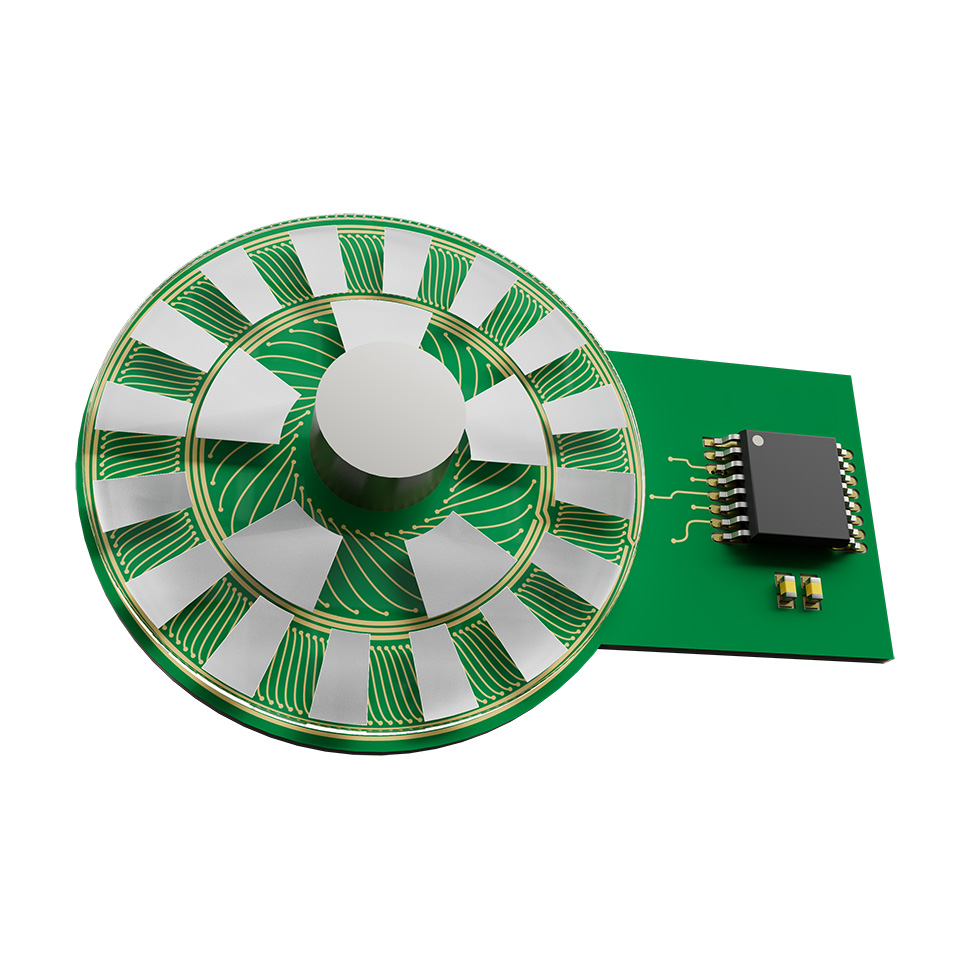

Der MLX90520 dient zur Steuerung eines induktiven Sensorsystems, das aus einer Sendespule, einem oder zwei Zielobjekten und zwei Empfängerspulen-Sätzen besteht, die jeweils aus drei Empfängerspulen bestehen. Der integrierte LC-Oszillator erzeugt zusammen mit der Sendespule ein elektromagnetisches Feld. Dieses elektromagnetische Feld induziert über das/die Zielobjekt(e) winkelabhängige Spannungen in den Empfangsspulen. Diese Signale werden erfasst und von den internen DSP-Einheiten des MLX90520 entsprechend verarbeitet.
Der MLX90520 bietet mehrere Ausgabemodi. Per SPI-Protokoll kann der Sensorchip ausgelesen und konfiguriert werden. Die SSI-Schnittstelle ermöglicht eine schnelle Datenausgabe über eine 2-Draht-Verbindung.
Anwendungsbeispiele
- Kontaktlose absolute Dreh- oder Linearpositionserfassung
- Hochauflösender Winkel- bzw. Drehpositions-Sensor
- Hochauflösender Linearsensor

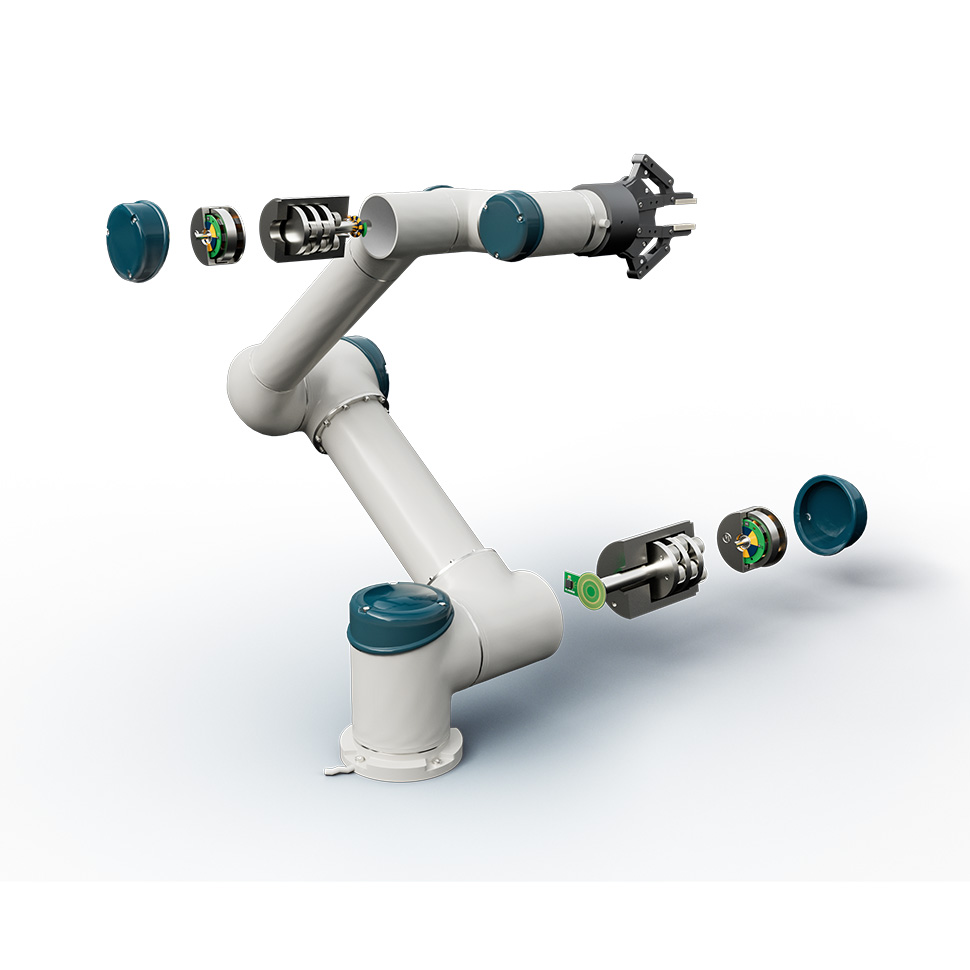

- Gelenk-Drehpositionsgeber für Roboter, Cobot oder Humanoid
- Linearer Positionssensor für hydraulische Aktuatoren an Baumaschinen
Funktionen und Vorteile
-
Synchronisierte Abfrage beider Eingangskanäle
-
22-Bit Auflösung mit On‐Chip Vernier Winkelberechnung
-
Hohe Genauigkeit
-
maximaler Fehler ±0.36° elektrisch für jeden induktiven Kanal
-
-
Unempfindlich gegenüber magnetischen Streufeldern (ISO 11452-8)
-
Programmierbare 16-Punkt Linearisierungs-Charakteristik pro Eingangskanal
-
< 1 µs Latenz dank integrierter Kompensation
-
On-Chip-Signalverarbeitung für verbesserte Genauigkeit und ausgezeichnetes dynamisches Verhalten
-
Ausgangsschnittstelle SPI oder SSI mit großer Flexibilität hinsichtlich des Frame-Inhalts
-
Umgebungstemperaturbereich -40°C bis +125°C
-

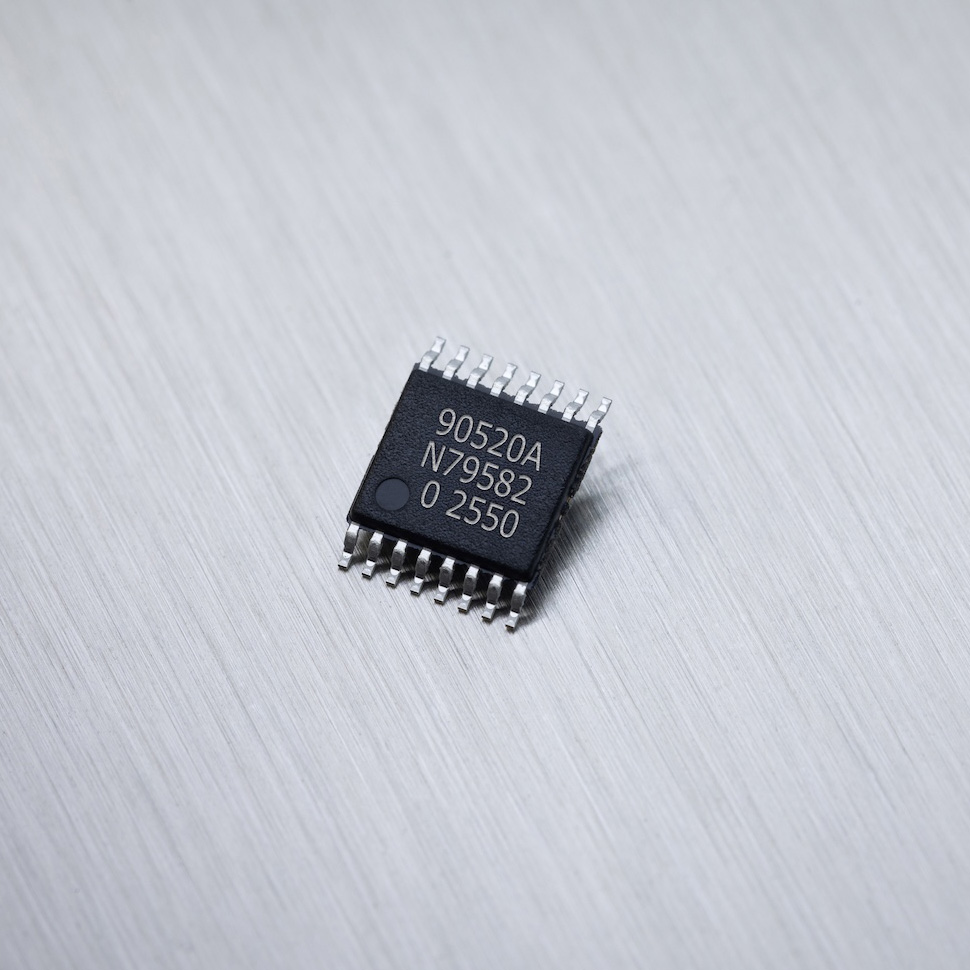

RoHS-konformes TSSOP-16 Gehäuse, AEC-Q100 Qualifizierung
-
Erleichtert die Einhaltung von Sicherheitsstandards bis SIL 2
Dokumente und Informationen
Datenblatt
Anwendungs-Flyer
Selection Guide
Handhabung und Montage
Für weitere Informationen kontaktieren Sie bitte unser Team.
Melexis Homepage: MLX90520 22-bit Dual-Input Inductive Encoder Interface IC
Melexis News: MLX90520 hochauflösender 22-Bit-Induktionsgeber (DE)
Melexis News: MLX90520 High-Resolution 22-Bit Inductive Encoder Product Release Homepage (EN)
Melexis Applications: Humanoid robots
Melexis Applications: Service and wearable robot
Melexis Homepage: Inductive Position Sensing
Melexis Homepage: Inductive Position Sensor ICs Selection Tool
Melexis TechTalk: Key Technologies Enabling Automotive By-Wire Systems
Melexis TechTalk: Inductive resolver for e-motor, e-brake and e-steering
Für weitere Informationen kontaktieren Sie bitte unser Team.
Melexis MLX90520 22-bit Dual-Input Inductive Encoder Video
Unboxing der AS-ELECTRONIC Inductive Position Sensing Demo-Box.
Video über das induktive Sensor-Interface IC MLX90510
Video zum induktiven Sensor Demonstrator mit dem MLX90510
Wenn Sie weitere Informationen zur Verwendung der Applikationen sowie zum Spulen- oder Leiterplatten-Design benötigen kontaktieren Sie bitte unser Team!
