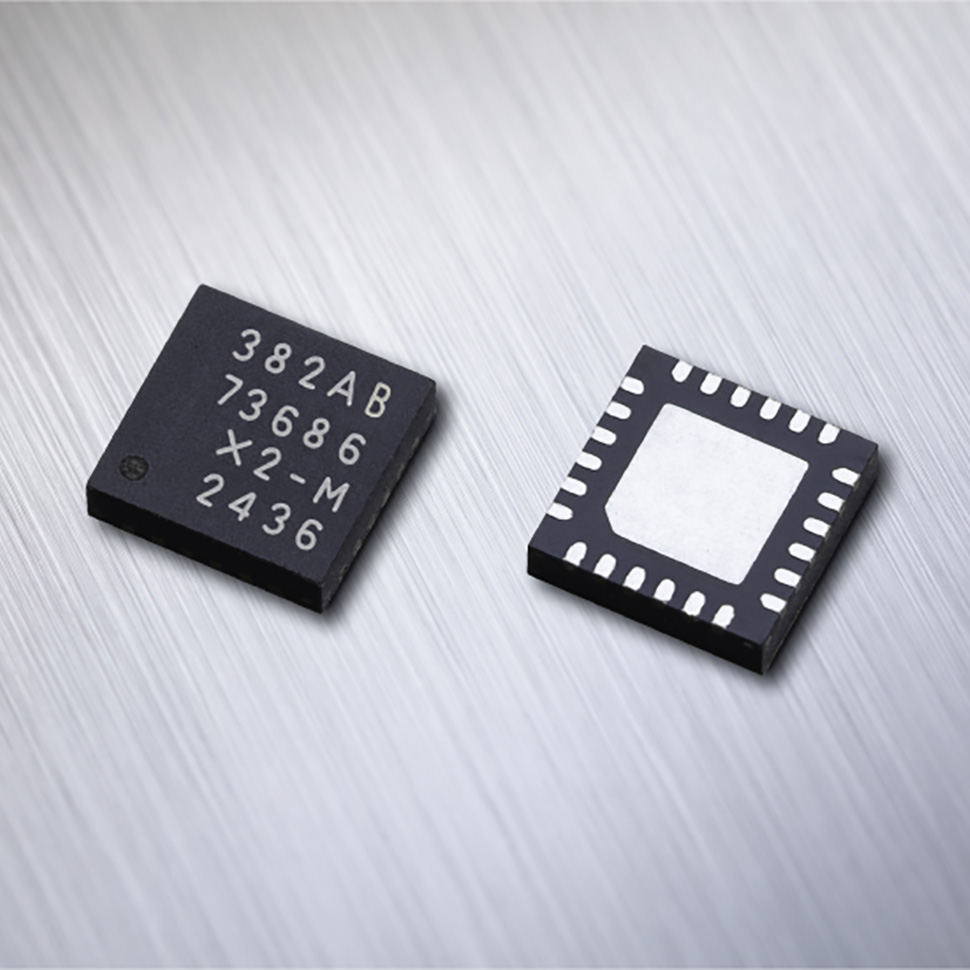

MLX90382 Triaxis® High-Speed Encoder
Der MLX90382 ist ein kompakter absolut messender Encoder-Chip. Er zeichnet sich durch Streufeldimmunität aus und unterstützt On-Axis als auch Off-Axis Sensor/Magnet-Anordnungen. Er verfügt über 14-Bit Auflösung, differenzielle Ausgänge und einen Drehzahlbereich bis zu 200.000 e-U/min.
Wichtigste Merkmale
- 14-Bit Hochgeschwindigkeits-Magnetencoder
- Verzögerungsfreie On-Chip Signalverarbeitung
- Melexis Triaxis® Hall Technologie für Flexibilität bei der Montage
Produktbeschreibung
Der MLX90382 ist ein monolithischer magnetischer Positionssensor-IC, der ein Triaxis® Hall-Magnet-Frontend, einen Analog-Digital-Wandler, eine digitale Hardware für die Hochgeschwindigkeits-Signalverarbeitung und -aufbereitung sowie mehrere Ausgangstreiber integriert.
Der MLX90382 verfügt über eine 360°-Störfeldimmunität (bis zu 4 kA/m) und sensiert die auf den IC einwirkende Magnetflussdichte dreidimensional (d.h. Bx, By & Bz) sowie in der Z-Achse das differentielle Magnetfeld. Durch Programmierung des Sensors kann der Benutzer auswählen, welches Achsenpaar zur Bestimmung eines Winkels verwendet werden soll. Diese Flexibilität in Verbindung mit dem geeigneten magnetischen Design ermöglicht es dem MLX90382, sowohl die absolute als auch die inkrementelle Position eines beliebigen rotierenden Magneten zu berechnen.
Der MLX90382 bietet fünf Ausgabemodi: 1) eine dem Industriestandard entsprechende Single-Ended- und Differential-ABI-Schnittstelle für inkrementale Winkelausgabe, 2) eine Single-Ended- und Differential-UVW-Signalemulation für BLCD-Motoren, 3) eine PWM-Schnittstelle und 4-5) SPI- und SSI-Schnittstellen mit konfigurierbarem Inhalt, die funktionale Sicherheitsanforderungen unterstützen. Darüber hinaus umfasst das SPI-Protokoll eine synchronisierte Auslesefunktion für mehrere Slaves.
Mit einer Auflösung von 14 Bit, Differenzausgängen und einem Drehzahlbereich von bis zu 200.000 e-U/min eignet sich der MLX90382 ideal für industrielle Automatisierungs-, Robotik- und E-Mobilitätslösungen.

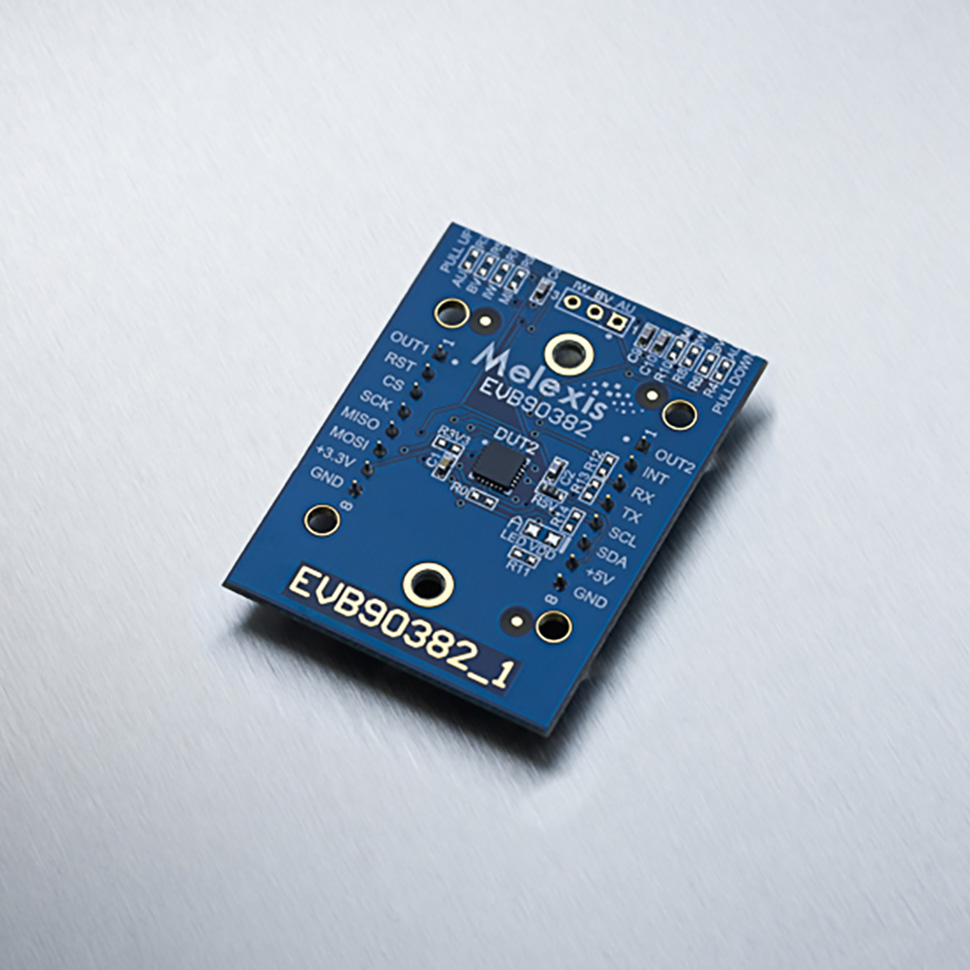

Um die Entwicklung zu erleichtern, sind ein Evaluierungsboard (EVB90382) und ein vollständiges Entwicklungskit (DVK90382) erhältlich.
Applikationsbeispiele
- Robotergelenke
- Webmaschinen-Motoren
- Motoren für E-Mobilität
- Industrielle Automation
Funktionen und Vorteile
-
14-Bit Hochgeschwindigkeits-Magnetencoder
-
Absolute Winkelposition
-
Geschwindigkeitsmessung bis zu 200.000 e-U/min
-
- On-Chip Signalverarbeitung ohne Verzögerung
- Melexis Triaxis® Hall Technologie für Flexibilität bei der Montage
-
Betriebsbereich
-
Temperaturbereich von -40°C bis +150°C
-
Versorgung für 5V oder 3.3V Applikationen
-
- Programmierbare Linearisierung mit bis zu 16 Punkten
- SIL-2 konform
- 360° Streufeldimmunität bis zu 4 kA/m
-
Mehrere Ausgabemodi:
-
SPI/SSI/PWM
-
Single-Ended und Differential ABI/UVW
-
Synchronisiertes Auslesen mehrerer Geräte über SPI
-
-
Gehäuse RoHS-konform
-
Single-Die - QFN-24
-
