MLX90381GLW-ACA-100
Melexis Triaxis Sin/Cos Pico-Resolver mit Analogausgang
Rotativer Motorpositions-Sensor >50000 RPM
Erfassungsbereich 70mT oder 160mT
Versorgung 3.3V oder 5V
DFN-6 Gehäuse (2x2.5x1mm)
Temperatur -40...+160°C
Melexis Triaxis Sin/Cos Magnetic Resolver mit Analogausgang

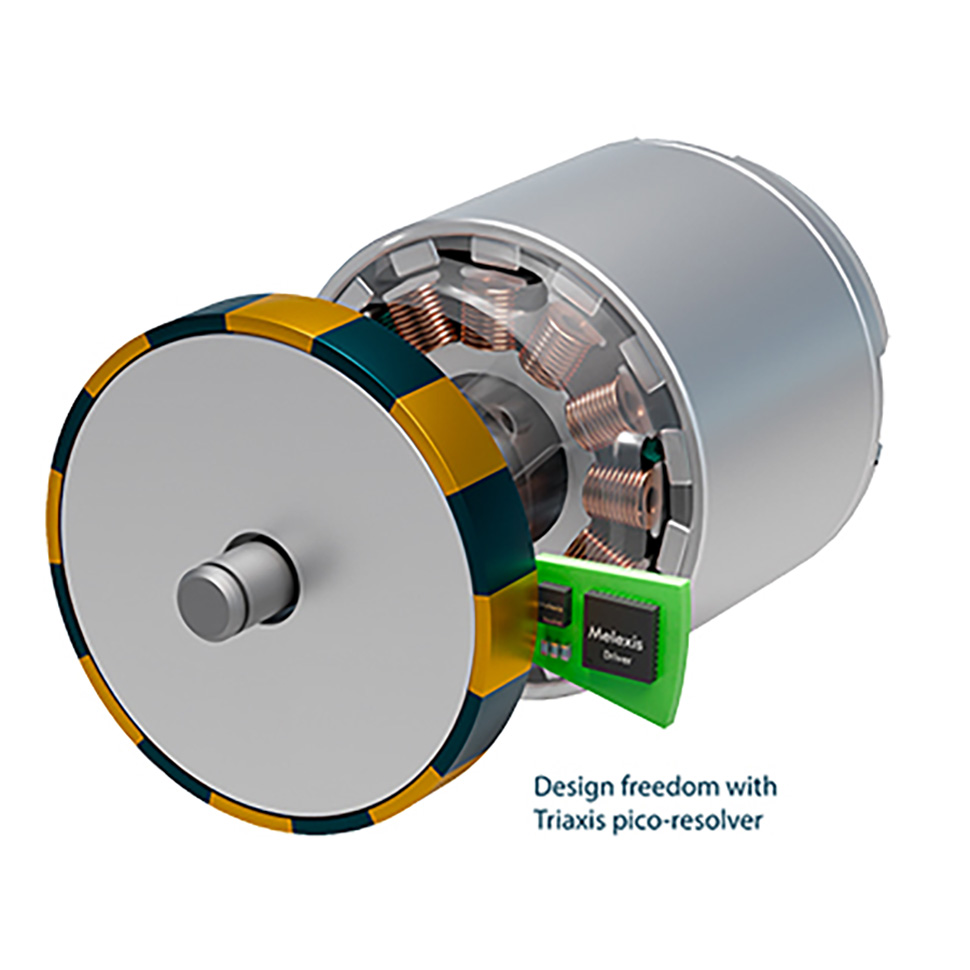

Sehr schneller, ASIL-fähiger und absolut messender Sinus/Cosinus-Encoder mit Melexis Triaxis-Technologie und IMC-Scheibe (Integrated Magnetic Concentrator) auf Basis des Hall-Effekts zur berührungslosen Positionsbestimmung eines Magneten in Hochgeschwindigkeits-Rotations-, End-of-Shaft-, Off-Axis- oder Through-Shaft-Anwendungen. Das IC kann über I2C für verschiedene Magnetanordnungen wie X/Y, X/Z oder Z/Y konfiguriert werden. Zur Ansteuerung wird ein Diametralmagnet benötigt.
Features
- Sin/Cos konfigurierbar für die Achsen X/Y, X/Z oder Z/Y
- Ratiometrischer Sin/Cos-Analogausgang mit einstellbarem Voq
- Betriebsspannung 3,3V oder 5V
- Magnetische Temperaturkompensation wählbar für NdFeB, SmCo oder Ferrit
- Programmierbarer Empfindlichkeitsbereich 10...70mT oder 40...160mT
- 1µs Abtastrate pro Achse
- 2µs Aktualisierungsrate des Ausgangs
- Winkelgeschwindigkeit bis zu 50'000 RPM
- ASIL B nach ISO 26262 SEooC (Safety Element out of Context)
- Temperaturbereich -40...+160°C
- Gehäuse DFN-6 (6-polig; 2 x 2,5 x 1 mm)
(Details siehe Datenblatt)
Für weitere Informationen kontaktieren Sie bitte unser Team.
Bestelloptionen
Temperature Code:
- G = Temperaturbereich -40°C ... +160°C
Package Code:
- LW = DFN-6 package
Option Code - Chip Revision:
- ACA: 3.3V Version
- BAA: 5V Version
Option Code - Magnetic Configuration:
- 0xx: Medium Field Version (70mT)
- 1xx: High Field Version (160mT)
Folgende Varianten sind bestellbar
MLX90381GLW-ACA-000 [ DFN-6 | 3.3V Versorgung | Medium Field 70mT | -40°C...+160°C ]
MLX90381GLW-ACA-100 [ DFN-6 | 3.3V Versorgung | High Field 160mT | -40°C...+160°C ]
MLX90381GLW-BAA-000 [ DFN-6 | 5V Versorgung | Medium Field 70mT | -40°C...+160°C ]
MLX90381GLW-BAA-100 [ DFN-6 | 5V Versorgung | High Field 160mT | -40°C...+160°C ]
